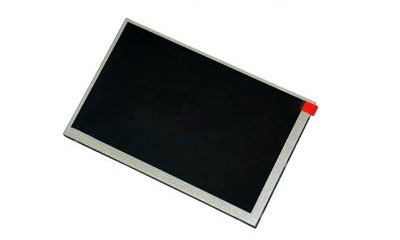

一、群創7寸液晶模組NJ070NA-23A 應用詳情
基礎信息: | 品牌 | 群創 (Innolux) | 型號名稱 | NJ070NA-23A |
屏幕類型 | a-Si TFT-LCD , 液晶模組 | |||
屏幕尺寸 | 7.0英寸 | 適用于 | 車載 | |
最大額定: | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征: | 6/8位灰階可選,風景模式,白光LED背光,寬屏,上/下/左/右翻轉顯示 | |||
二、群創7寸液晶模組NJ070NA-23A 光學詳情
基礎信息: | 亮度 | 500(cd/m2)(Typ.) | 對比度 | 800:1 (Typ.) (透射) |
最佳角度 | 6 o'clock | 響應速度 | 10/15 (Typ.)(Tr/Td) ms | |
可視角度 | 75/75/70/75 (Typ.)(CR≥10) | 光學模式 | TN,常白顯示,透射式 | |
色彩性能: | 色度 | Wx:0.310; Wy:0.330 | 顏色數量 | 262K/16.7M (6-bit / 8-bit) |
色域 | - | 白場變動 | 1.33/1.43 (Typ./Max.)(9 points) |
三、群創7寸液晶模組NJ070NA-23A 結構詳情
像素特征: | 分辨率 | 1024(RGB)×600 , WSVGA | 像素配置 | RGB垂直條狀 |
點間距(W×H) | 0.0502×0.1432 mm | 像素間距 | 0.1506×0.1432 mm(W×H) | |
物理尺寸 : | 顯示尺寸 | 154.214(W)×85.92(H) mm | 外觀尺寸 | 164.9(W)×100(H) mm |
可視尺寸 | 157.21(W)×89.49(H) mm | 外觀厚度 | 4.8±0.3 mm | |
外觀特征 : | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比(W:H) | 16:9 | 外觀樣式 | - | |
安裝方式 : | Without | |||
其它細節 : | 重量 | 140g (Typ.) | 表面處理 | Hard coating |
四、群創7寸液晶模組NJ070NA-23A電子詳情
刷新頻率 : | 60Hz |
翻轉掃描 : | 翻轉 (水平/垂直) |
功率總耗 : | 3.02W (Typ.) |
驅動IC : | COG 已邦定 NT51008QH-D 3EA + NT52003BH 3EB |
五、群創7寸液晶模組NJ070NA-23A 信號詳情
信號電氣: | 輸入電流 | 35/20/0.26/0.26mA (Typ.)(DIDD/AIDD/IGH/IGL) | 輸入電壓 | 3.3/11/20/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL) | |
功率消耗 | 0.4W (Typ.) | 信號接口 | LVDS (1 ch, 6/8-bit) | ||
接口特征 : | 位置 | - | 類型 | FPC | |
接口詳情: | 品牌 | 型號 | 腳距 | 腳數 | 數量 |
0.5 mm | 40 pins | 1 pcs | |||
六、群創7寸液晶模組NJ070NA-23A 發光詳情
光源特征: | 燈管類型 | WLED | 數量 | - | 位置 | 側入式光源 |
可換性 | - | 燈管形狀 | - | 燈管壽命 | 20K(Min.) (Hours) | |
燈管電氣: | 輸入電壓 | 8.4/9.9/10.2V (Typ./Max.) | 輸入電流 | 265mA (Typ.) | ||
功率消耗 | 2.62W (Typ.) | |||||
接口特征 : | 位置 | - | 類型 | 包含在屏信號接口中 | ||
燈管驅動: | 無 | |||||
七、群創7寸液晶模組NJ070NA-23A 包裝詳情
包裝箱: | 數量 | 尺寸 (L×W×H) | 重量 |
50 pcs / 箱 | 525×362×250 mm | 10.12±0.51 Kgs |
